HQM 500 серия модульная УПС, с модулем мощности 50 кВт, полный контроль DSP
Подробная информация о продукте:
| Место происхождения: | Шэньчжэнь Китай |
| Фирменное наименование: | HRD/OEM |
| Сертификация: | CE |
| Номер модели: | ХОМ300, ХКМ400, ХКМ500, ХКМ600 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | 21000USD/PCS |
| Упаковывая детали: | стандарт для экспорта |
| Время доставки: | В течение 2 недель |
| Поставка способности: | 100pcs/month |
|
Подробная информация |
|||
| Цвет: | Черный | Тип: | Самый продвинутый онлайн 3-уровневый инвертор |
|---|---|---|---|

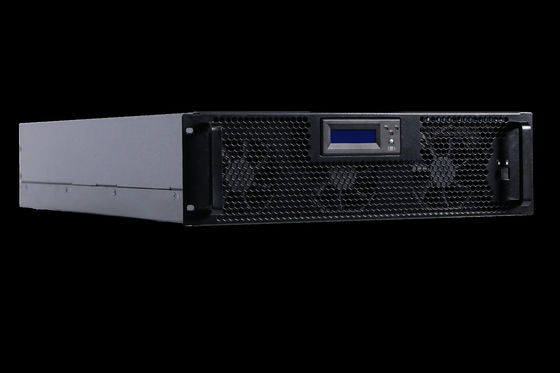

| Контроль: | полный контроль DSP | Модуль питания: | 50 кВА/50 кВт, стойка 3U |
| Эффективность: | 960,5% в обычном режиме | Входной PF: | выше 0.999 |
| Thdi: | менее 3% для линейной нагрузки, менее 5% для нелинейной нагрузки | Параллельно: | 3 установки, мощностью до 1800 кВА |
| Зарядка: | Зарядка ABM, с 3-ступенчатой зарядкой, максимизировать срок службы батареи | Интерфейс: | RS232, RS485, USB, SNMP, AS400 и программируемые сухие контакты |
| Дисплей: | 10.4 дюймовый цветный сенсорный экран | Силовой ход в: | Да, да. |
| Защита: | Всеобъемлющая защита, перегрузка, короткий пробег и т.д. | умный сон: | да, экономия энергии |
| выходной PF: | 1.0 | THDu: | THDu < 1% ((линейная нагрузка),THDu< 5% ((нелинейная нагрузка), |
| Выходное напряжение: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Применение: | Радиосвязи, компьютер, правительство, финансовое, изготовление |
| Защита: | Короткое замыкание, перегрузки по току, перенапряжение, перегрузка, неравномерные нагрузки | Фаза: | Три фазы |
| Выделить: | Умный он-лайн UPS,UPS двойного преобразования он-лайн |
||
Характер продукции

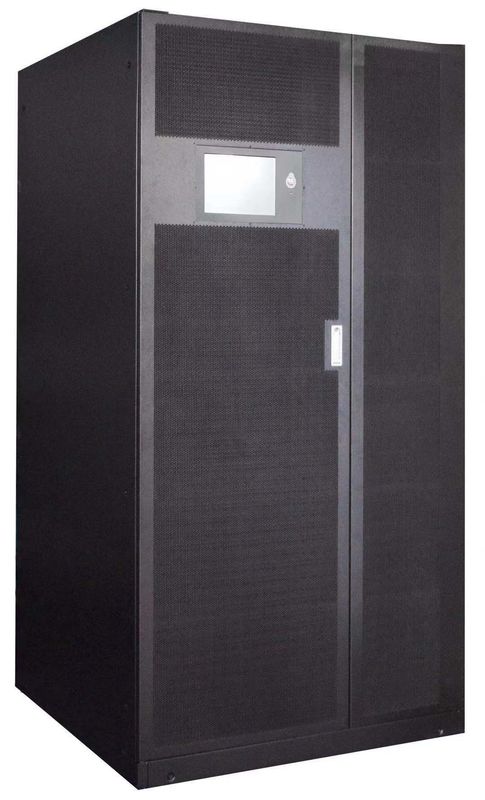

Имя:HQ-M500 серия 50-600kVA модульная онлайн-УПС
Модель:Серия HQ-M500
Вкратце:
Диапазон мощности: 50 500 кВА;
Модульная мощность: 50 кВА;
Конфигурация: 4-12 слотов;
Применение:
Центр обработки данных, телекоммуникации, сеть, безопасность, лаборатория, метро, больница, правительство, армия, энергетика, транспорт, вещание, банк, университет, научные исследования, нефтехимия и т.д.
Особенности:
1 Полное цифровое управление DSP в процессе ректификации, инвертора, зарядки и разрядки
Интеллектуальное решение управления аккумуляторами, принятое интеллектуальная система управления зарядкой и разрядкой аккумуляторов третьего порядка, продлевает срок службы аккумулятора
I Вводный коэффициент мощности до 0.999, входный гармонический ток: < 3%, 3-уровневый инвертор, эффективность системы выше 96,5%
Интеллектуальная система самодиагностики, многочисленные записи сбоев, большая емкость хранения исторических записей
Дружественный интерфейс человека-машины, с большим сенсорным экраном и клавиатурой, богатая информация
Трёхфазный ввод, трифазный вывод, двойная онлайн-система конверсии, обеспечивает лучшее качество электроэнергии и защиту от нагрузки
L Модульная конструкция, поддержка горячей розетки, удобное обслуживание на месте
Отличная адаптация к нагрузке, перегрузка и возможность короткого замыкания
l Цифровая технология управления циркуляцией, высокая надежность параллельно до 3 стойки,до 1800 кВА
L функция умного сна, система может интеллектуально отключить некоторые модули в соответствии с нагрузкой, достигая более высокой эффективности
l Многочисленный интерфейс связи: RS232, RS485, USB, SNMP, AS400 и программируемые сухие контакты
L Функция ЭПО
Все печатные пластинки используют технологию трехпрозрачности.
Спецификация:
| Модель | Штаб-квартира200 | Штаб-квартира300 | Штаб-квартира500 | Штаб-квартира600 |
| Мощность системы | 200 кВА | 300 кВА | 500 кВА | 600 кВА |
| Вместимость силового модуля | 50 кВА | 50 кВА | 50 кВА | 50 кВА |
| Количество модулей | 4 | 6 | 10 | 12 |
| Главный | ||||
| Вводные провода | 3Ph+N+PE | |||
| Номинальное напряжение | 380/400/415VAC (линейный) | |||
| Фактор входной мощности | >0.99 | |||
| Общее гармоническое искажение | THDi<3% для линейной полной нагрузки, THDi<5% для нелинейной полной нагрузки | |||
| Диапазон напряжения |
304 478Vac (линейная линия) 100% нагрузки; 228V~304Vac (линейная линия) нагрузка с линейной отгрузкой от 100% до 75% |
|||
| Частота ввода | 40 Гц/70 Гц | |||
| Обход | ||||
| Номинальное напряжение | 380/400/415VAC (линейный) | |||
| Диапазон напряжения | Диапазон по умолчанию +15%~-20% ((+10%+,15%+,20%+,25%, +25%-10%,-15%, -20%, -30%,-40% можно установить) | |||
| Частота ввода | ±1Hz,±3Hz,±5Hz можно установить | |||
| Аккумулятор | ||||
| Входное напряжение | ±240VDC (количество батарей может быть выбрано от 30 до 44) | |||
| Мощность зарядки | 20% * Модуль питания | |||
| Точность зарядного напряжения | ± 1% | |||
| Выпуск | ||||
| Номинальное напряжение | 380/400/415VAC (линейный) | |||
| Номинальная частота | 50/60 Гц | |||
| Фактор мощности | 1.0 | |||
| НапряжениеА.точность | ≤±1,0%@Устойчивый; ≤±5,0%@Переходный | |||
| Динамическая реакция | < 5% (20% - 80% - 20% нагрузки шага) | |||
| Динамическое время восстановления | < 20 ms (0% - 100% - 0% нагрузки шага) | |||
| THDu | THDu < 1% ((линейная нагрузка),THDu < 5% ((нелинейная нагрузка), | |||
| Мощность перегрузки |
110% перегрузки в течение 60 мин; 125% перегрузки в течение 10 мин; 150% перегрузки в течение 1 мин; > 150% перегрузки в течение 200 мс |
|||
| Система | ||||
| Эффективность | > 96,5% (режим двойного переключения) | |||
| Дисплей | 10.4 дюймовый сенсорный экран + LCD + LED | |||
| ИП | IP20 | |||
| Экология | Операционная температура: 0-40°C; относительная влажность 0-95% ((без конденсации) | |||
| Шум | < 55 дБ@1 метр | |||
| Размер (WxDxH мм) и вес (кг) | ||||
| Размер шкафа | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 |
| Размер модуля | 510*700*135 мм | |||
| Вес шкафа | 190 кг | 270 кг | 450 кг | 450 кг |
| Масса модуля | 39 кг | 39 кг | 39 кг | 39 кг |
Примечание: спецификация может быть изменена без предварительного уведомления.
