Электропитание ДК дистанционного управления 48В для оборудования радиосвязей

Характер продукции

Модуль ДК плотности наивысшей мощности

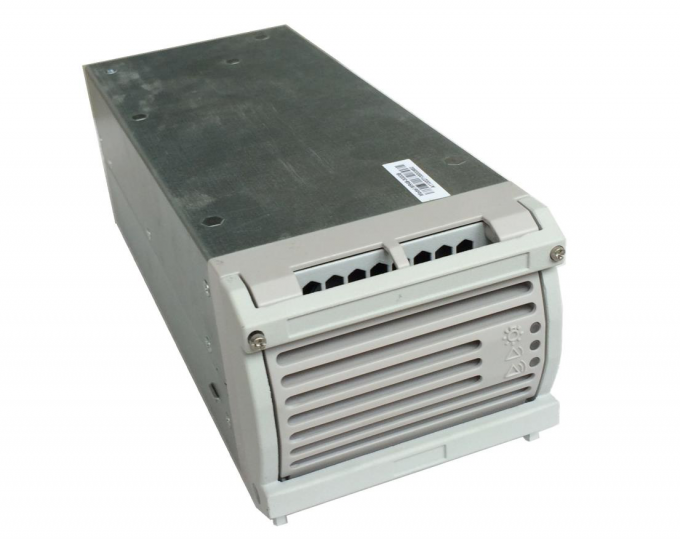

Модуль выпрямителя тока ЭВ4850М2

Входной сигнал: 90-290Вак; выход: 43 до 58 Вдк; Емкость: 2900в









Идеальное применение

распределенная система 48Вдк

Локальные сети

Интер-изменитель

ЛАН (локальная сеть)

Сервер

Крытая беспроводная сеть

Оборудование радиосвязей

Особенности:

компактная текстура у, плотность мощности до 23.5В/ин3

напряжение тока регулируемое 43-58Вдк выхода у, 53.5В по умолчанию

диапазон температур у широкий работая: -40~+45°К, (выдвинутое опционное: +45~+65°К)

коррекция фактора силы ≥0.98 у

интерфейс связи у РС485

предохранение от перенапряжения входного сигнала у

предохранение от перенапряжения выхода у

предохранение от перегрузок по току выхода у

у над сигналом тревоги и предохранением от температуры

параллель у через выравнивать автобуса настоящий

дистанционное управление у включено-выключено

Хот свап у

у исполняет к УЛ1 60950, КСА2К22.2 60950-00, требования к ВДЭ30805 ИЭК60950

маркировка у КЭ4 исполняет с директивами 73/23/ЭЭК и 93/68/ЭЭК

высокая эффективность у, >95%







1.Спесификатион:

Входной сигнал
Параметр	МИНИМАЛЬНЫЙ.	Классический	МАКС.	БЛОК	Примечание
Ввод напряжения	90	110/220	290	ВПТ	Длинный подшипник с 320ВАК, отсутствие повреждения гололеди
Частота входного сигнала	45	50/60	65	Хз	Номинальная нагрузка
Течение входного сигнала			18,5	А	максимальная допускаемая нагрузка 176ВАК
ПФ	0,98				Расклассифицированная нагрузка /rated входного сигнала
Преобразование силы	151	155	159	ВПТ	Уменшение емкости от 2900В к 1200В
	146	150	154	ВПТ



Выход
Параметр	МИНИМАЛЬНЫЙ.	Классический	МАКС.	БЛОК	Примечание
Напряжение тока выхода	43	53,5	58	Вдк	Сеттабле монитором (условием: без нагрузки)
Течение выхода	0	50	53	А
точность			±0.6	%
Значение пульсации (Макс)			200	мВ	В расклассифицированном вход-выходе, плюс один керамический конденсатор 0.1уФ и один 10уФ высокочастотный электролитический конденсатор каждое, ширина полосы частот 20МХз.
Размер мощности		2900	2950	В	Ряд входного сигнала в пределах 154-290В
		1200		В	Ряд входного сигнала в пределах 90-154В
Уровень производительности	95		95,6	%	входной сигнал АК 220В, 25%-75%лоад
	86			%	ряд входного сигнала АК 110В
Превышение динамической характеристики			±5	%
Время динамической характеристики			200	мы	25%-50%-25% или 50%-75%-50% перемена нагрузки, тариф 0.1А/ус скачки, переходный период 4мс, равное верхнее и понижает - половинные циклы.
Начните вверх время	3		10	С	Расклассифицированный ввод напряжения включен до тех пор пока напряжение тока выхода не будет достигать 42ВДК; Для начала выхода, он требует для использования текущей функции пре-предела.
ВКЛЮЧЕНО-ВЫКЛЮЧЕНО превышение			±5	%
Уровень неуравновешенности			±5		176-290Вак, нагрузка 50%-100%
Шум веса телефона			2	мВ
Широкополосное напряжение тока шума			100 30	мВ	(3.4КХз~150КХз) (150КХз~30МХз)
Дискретный шум			5 3 2 1	мВ	3.4-150КХз 150-200КХз 200-500КХз 500-30000КХз



Защита
Параметр	МИНИМАЛЬНЫЙ.	Классический	МАКС.		БЛОК	Примечание
Предохранение от перенапряжения входного сигнала	300	310	320		Вдк	Само-спасение, напряжение тока 10В восстановления
Пункт восстановления предохранения от перенапряжения входного сигнала	290				Вдк
Предохранение от недонапряжения входного сигнала	75	80	85		Вдк	Само-возместимый
Пункт восстановления предохранения от недонапряжения входного сигнала			90		Вдк
Пункт предохранения от перенапряжения выхода	59	60	61		В	Запертый вверх
Предохранение от предела течения выхода	54				А	Спасение собственной личности
Предохранение от короткого замыкания	Долгосрочное короткое замыкание; самолечебный				А	Спасение собственной личности
Сила над предохранением от температуры	Автоматическое спасение на температуре окружающей среды 60°К			К



Окружающая среда
Параметр	МИНИМАЛЬНЫЙ.	Классический	МАКС.	БЛОК	Примечание
Рабочая температура	-40		65	°К
Температура окружающей среды транспорта	-40		70	°К
Температура хранения	-40		70	°К
Влажность	5		95	%	Не-конденсация
Высота	0		4000	м	3000-4000м, высокая температура дератинг под внешними условиями, падение 1°К пользы для каждого роста 200м
Сейсмический уровень	4			Зона
Атмосферное давление	70		106	КПа
Шум		45	55	дБ	Шум пропорциональн к скорости вентилятора, размеру нагрузки, и температуре окружающей среды
Расход энергии сна			4	В
Примечание: На 45°К, модуль может вывести наружу сила максимального выпуска продукции без предохранения от сверх-температуры; когда он выше чем 45°К, сила модуля автоматически дератед. Когда она поднимает к 65°К, модуль защищенная сверх-температура.





ЭМК и другие
Параметр	Стандартный
Излучаемое излучение (КЭ)	ЭН55022 - Класс а
Проведенное излучение (РЭ)	Входной сигнал: ЭН55022 - выведенный наружу класс а: Класс а
Электростатическая разрядка	ЭН/ИЭК 61000-4-2 ± 6КВ разрядки контакта, ± 8КВ разрядки воздуха, критерий б; ± 8КВ разрядки контакта, ± 10КВ разрядки воздуха, критерий р Разрядка ±2КВ контакта, критерий р
Гармоничное излучение	ЭН/ИЭК61000-3-2 КЛАСС А
Излучаемая невосприимчивость	Уровень 3 ЭН/ИЭК 61000-4-3 (10 В/м).
Проведенная невосприимчивость	Уровень 3 ЭН/ИЭК 61000-4-6 (10 В/м).
Быстрый взрыв переходного процесса	Уровень 3 ЭН/ИЭК 61000-4-4 (2 кВ, 5 КГц повторения)
Пульсация	Критеря по уровня 3 ЭН/ИЭК 61000-4-5: Б, Л-Л: ±2КВ, Л-Г: ±4КВ
Удар молнии Отсутствие отказа Отсутствие повреждения	ЭН/ИЭК61000-4-5 уровень 4 (единый режим 4кВ, дифференциальный режим 2кВ) Уровень А3 АНСИ К62.41 (единый режим и режим 6кВ дифференциала)
Погружения напряжения тока и кратковременная невосприимчивость прерывания (ПОГРУЖЕНИЕ)	Падения ЭН/ИЭК61000-4-11 до 70%, 40%, 0% Ут для продолжительности 100мс, 20мс, 10мс на 0°, 45°, 90°, 135°, 180°, 225°, 270°, ° 315 каждый участок понижаются и соотвествуются критерию б
Качания напряжения и фликер	≤ 1,0 ЭН/ИЭК61000-3-3 Пст; ≤ 0,65 П1т; ≤ 3% дк; ≤ 4% дмакс; значение д (т) превышает 3% из ≤ 200мс времени
Надежность (вычисление)	Часы ≤250,000
Параллельная функция	Н+1, унблансе не позднее ±5%;
Погружения напряжения тока и кратковременная невосприимчивость прерывания (ПОГРУЖЕНИЕ)	Синусоидальная вибрация: 5 - 9Хз; Амплитуда 3.5мм; 9-200Хз; Плотность ускорения спектральная: 10м2/с3; 3 осевое, вибрация частоты стреловидности 5 раз в каждом направлении, 1-ое октября/МИН (1 октаве/минуте)
Качания напряжения и фликер	Случайная вибрация: 2-10 Хз, 10 м2/с3; 10-200 Хз: 3 м2/с3; 200-500 Хз: 1 м2/с3; 3 осевых направления, каждые 30 МИН.



Класс изоляции
Параметр	Стандартный	Примечание
вход-выход	3000Вак/10мА//1мин	Отсутствие образовывать дугу, отсутствие нервного расстройства, с нагнетательной трубой, который извлекли во время теста
Входной сигнал - земля	1500Вак/10мА//1мин
Выход - земля	1500Вак/10мА//1мин
Течение контакта (входной сигнал к земле)	мамы ≤3.5	Входной сигнал 264Вак /50HZ
Сопротивление изоляции	≥10МΩ		Под нормальным атмосферным давлением, когда относительная влажность 90% и напряжение тока теста ДК 500В, сопротивление изоляции потребляемой мощности к выходу, входной сигнал к земле, и выход к земле не будет ниже чем 10МΩ.



Механические свойства

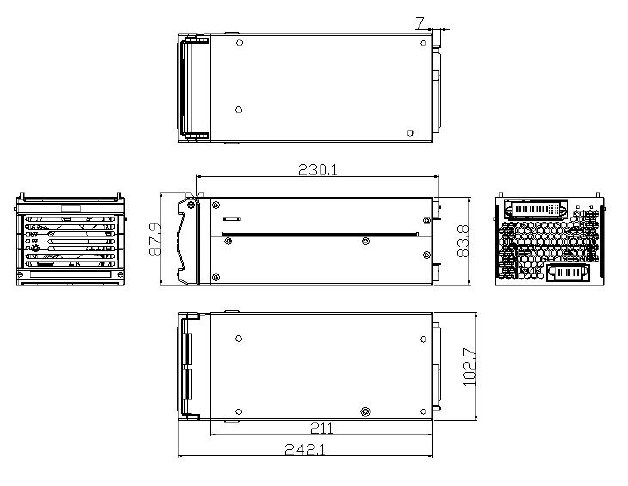

Д*В*Х	242.1*102.7*83.8мм
Вес (кг)	≤3.8Кг





2.Функтион



Выключение перенапряжения выхода



Если напряжение тока выхода превышает заданное значение, то выпрямитель тока автоматически выключит. Уменьшите пункт выключения перенапряжения приблизительно на 1В на максимальной допускаемой нагрузке для обеспечения что выпрямитель тока отключил ровно во время перенапряжения. Напряжение тока выключения перенапряжения можно отрегулировать и установить на фабрику.

Хот-свап



Когда быстро затыкающ и отключающ модуля выполняет, внутренность модуля должна полно быть дишаргед для обеспечения что автоматический рестарт модуля можно завершить ровно. Для обеспечения достаточной внутренней разрядки электропитания, наблюдайте вращением вентилятора после того как модуль извлечется. Не введите модуль до тех пор пока вентилятор не будет останавливать вращать.



Иньпут течение инруш

Когда выпрямитель тока начат, максимальное значение течения импульса входного сигнала нет больше чем 2 раза максимальное течение входного сигнала. На запуске, напряжение тока и течение выхода поднимут медленно от нул, обеспечивающ мягкую нагрузку характерную для прибора.



Над предохранением от температуры

Когда выпрямитель тока достигает свою максимальную рабочую температуру, выпрямитель тока постепенно уменьшает течение выхода для того чтобы понизить свою внутреннюю температуру. В весьма окружающих средах, внутренняя температура выпрямителя тока может продолжать поднять даже если течение выхода уменьшено. В этом случае, выпрямитель тока совершенно будет завершать работу с и повторить старт автоматически после того как внутренняя температура возвратит в нормальный.

Когда полно нагруженный, рабочая температура выпрямителя тока: -40 | °К +45, максимальная рабочая температура °К +65, в +45 | выпрямитель тока температуры +65 °К под нагрузкой, поддерживать свою внутреннюю температуру внутри нормальный диапазон.



Настоящий выравнивать



Течение деля характеристики



При публикации нескольких выпрямителей тока в системе, выпрямитель тока эффектно будет делить течение. Мониторы оборудования каждого выпрямителя тока напряжение тока автобуса и регулируют свое собственное течение выхода для того чтобы соответствовать другим выпрямителям тока.

Принудительное воздушное охлаждение

Выпрямитель тока постоянн контролирует свои внутренние температуру, температуру окружающей среды, и течение выхода для того чтобы отрегулировать скорость вентилятора. Этот тип управления скоростью вентилятора уменьшает шум и нарастание пыли. Если вентилятор останавливает работать и не может быть повторен старт микрокомпьютером, то сигнал тревоги отказа вентилятора будет выдан и будет уменьшено течение выхода выпрямителя тока.

3.Синьял

Тип гнезда	Пин	Смысл сигнала	Обозначать	Последовательность контакта
Иньпут АК (Дж1) ФКИ 51939-021	1	Входной сигнал АК модуля	Л	2
	2	Предохранение от модуля	ПЭ	1
	3	Входной сигнал АК модуля	Н	2
Выведенный наружу ДК и сигнал (Дж2) ФКИ 51939-022	1	Линия адреса модуля	АДДРЭСС0	3
	2	Линия адреса модуля	АДДРЭСС1	3
	3	Модули модернизированы	ЛОАДСХАРЭ+	3
	4	НК	НК	3 (сдержанный)
	5	НК	НК	3 (сдержанный)
	6	НК	НК	3 (сдержанный)
	7	Линия адреса модуля	АДДРЭСС2	3
	8	Линия адреса модуля	АДДРЭСС3	3
	9	Уравняющий трубопровод модулей	ЛОАДСХАРЭ-	3 (сдержанный)
	10	РС485 +	+5В	3
	11	РС485 -	+5ВГНД	3
	12	Линия связи модуля	РС485-	3
	13	Линия адреса модуля	АДДРЭСС4	3
	14	НК	НК	3 (сдержанный)
	15	Линия связи модуля	РС485+	3
	16	Линия ГНД адреса	АДДР_ГНД	3
		Дозарядка	Дозарядка	1
		Выход 48В+ модуля	ДК+	2
		Выход 48В+ модуля	ДК+	2
		Выход 48В- модуля	ДК	1
		Выход 48В- модуля	ДК	1



Индикатор СИД
Метка индикации	Цвет индикатора	Состояние	Смысл инструкции
Нормальный	зеленый цвет	НА	Входной сигнал основ нормален и модуль работает нормально
		С	Отказ основ (отсутствие входного сигнала АК, входного сигнала АК перенапряжение, никакой выход от модуля)
Индикатор защиты	желтый цвет	С	Никакой отказ модуля
		НА	Модуль силы ненормально температур-пре-потревожен; он спит и выключил (только индикатор защиты на когда прибор приведен в действие, и модуль не сообщает сигналы тревоги).
Индикатор повреждений	красный	С	Отсутствие отказа модуля
		НА	Красный свет на когда выход над выключением напряжения тока, отказом вентилятора, над выключением температуры, или никаким выходом должным к внутренней причине модуля.
