10KV - UPS он-лайн низкочастотной сети UPS 400KVA/HRD PV

10KV - UPS он-лайн низкочастотной сети UPS 400KVA/HRD PV

Подробная информация о продукте:

Место происхождения: Шэньчжэнь Китай
Фирменное наименование: HRD/OEM/ODM
Сертификация: CE,ISO9001:2008,TUV
Номер модели: PV3310ii PV3320ii, PV3330ii… PV33200ii, PV33250ii, PV33300ii, PV33400ii

Оплата и доставка Условия:

Количество мин заказа: 1
Цена: 2500-20000usd/unit
Упаковывая детали: 1PCS/1WOODEN
Время доставки: через 3-4 недель после компенсации
Условия оплаты: TT/LC ВЗГЛЯДА
Поставка способности: 200pcs/неделя
Гарантия: через 3 лет после пересылки
Лучшая цена контакт

Подробная информация
Название продукта: онлайн бесперебойное электропитание Интерфейс связи: Стандартное RS232, опционное: RS485/MODBUS
Охлаждать: Принуженный - воздух (скорость меняя согласно процентам нагрузки) Шум (dB): 52 | 58DB
Предохранение от IP: IP20 Путь вход-выхода: Нижнее /rear
Выделить:

онлайн частота lowe поднимает

,

Низкочастотный онлайн UPS

,

Низкочастотное онлайн IP20 поднимает

Характер продукции

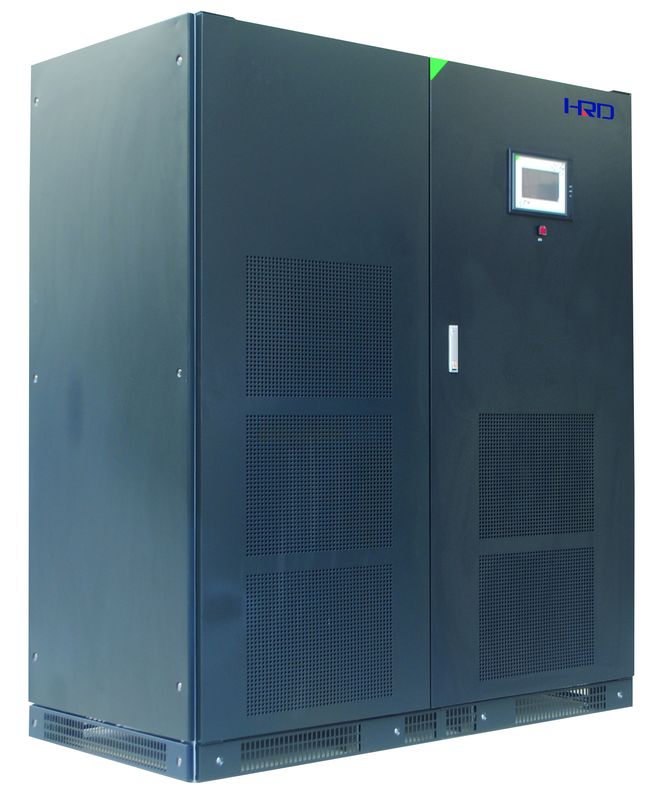

10KV - UPS онлайн низкочастотной сети UPS 400KVA/HRD PV



Введение: Положительная величина значения силы (Ⅱ) DSP контролировала онлайн ЕСЛИ UPS с трансформатором изоляции выхода.

Это может быть вашим идеальным экраном силы большой емкости для вашей критической и промышленной нагрузки.





10KV - UPS он-лайн низкочастотной сети UPS 400KVA/HRD PV 0

КАЧЕСТВЕННОЕ ЭЛЕКТРОПИТАНИЕ


HRD PV плюс серия На-линия двойной UPS преобразования (VFI) с трансформатором выхода изоляции, емкостью блока от 10KVA к 400KVA. Он иммунен к взаимодействиям на линии снабжения электроэнергией по мере того как он имеет особенные фильтры входа и выхода. Мир водя технологию DSP, с высокоскоростным процессором DSP принят к стабильности системы гарантии высокой и давать стабилизированное электропитание выхода для всех видов жесткой нагрузки.





ИДЕАЛЬНОЕ ПРИМЕНЕНИЕ: Средние и большие центр данных, телекоммуникации, финансы, движение, оборона, медицинское, образование, энергия, изготовление, индустрия, etc.





МАКСИМАЛЬНАЯ НАДЕЖНОСТЬ


Предварительный прибор технологии DPS значительно улучшает надежность, в виду того что уменьшение в электронных блоках понижает вероятность нервных расстройств. Цифровой контроль предусмотрен микропроцессором который, в PV плюс серия,

контролирует полностью внутренние параметры, таким образом увеличивая надежность и представление. Параллельно соединения, цифровой контроль обеспечивают баланс течений, которые вообще изменяют с течением времени должное к явлениям как вибрации и температура, между блоками UPS и обменом информацией без потребности для ручной настраивать. MTBF >200,000h

Положительная величина PV была конструирована так, что ее можно соединять параллельно даже после установки первого блока. Наличие силы может быть увеличенными спасибо различные конфигурации доступные как параллельная конфигурация, двойная функция автобуса и динамическая двойная автобусная система.





ВЫСОКОСКОРОСТНОЙ ПРОЦЕССОР DSP: Обеспечивающ деятельность более быструю и стабилизированную





ВЫВЕДЕННАЯ НАРУЖУ НАГРУЗКА НЕУРАВНОВЕШЕННОСТИ 100%


Поднимает смогите признавать нагрузку неуравновешенности 3phase 100% для того чтобы удовлетворять виды конфигурации нагрузки.





Функция ECO: под хорошим состоянием силы, UPS может работать в режиме ECO, достигаемости 98% эффективности, зеленом и энергосберегающем;





UPS ДЛЯ ПРОМЫШЛЕННЫХ НАГРУЗОК


PV более со своей сильной возможностью перегрузки, выведите наружу гальваническая изоляция и низкое искажение гармонического тока, идеальное решение для промышленных применений.

Спасибо высокая батарея настоящая, серия положительной величины PV соответствующие для работы с большими банками батареи по мере того как она может гарантировать перезаряжать в 10 часах как порекомендованных изготовителем батареи.





РАБОТАЯ ГИБКОСТЬ: Оценки всей власти PV плюс серия можно также использовать как преобразователи частоты 50 до 60 Hz и наоборот.





КРАСОЧНАЯ ПАНЕЛЬ MULTIFUCTIONAL


Панель 7 дюймов красочная многофункциональная позволяет легкой и humanized деятельности UPS. Она дает доступ к самым важным параметрам: состояние и сигналы тревоги, команды контроля, входной сигнал, выход, измерения батареи (сила, течение, напряжение тока, частота и температура) и установки. PV плюс система диагностик включает до 128 сигналы тревоги или сообщений позволяющ точному и детальному идентификации любого события.





Предварительное управление батареи (ABM)


Оптимальное управление батареи включает:

  • Периодический тест батареи,
  • Автоматически регулирующ зарядку аккумулятора настоящую согласно емкости батареи
  • Компенсация влияния температуры перезарядки (опционная).





МАКСИМАЛЬНАЯ БЕЗОПАСНОСТЬ ДЛЯ ПЕРСОНАЛА


Задний прибор предохранения от питания предотвращает любое питание задней части напряжения тока в распределительной доске в верхней части потока, таким образом обеспечивающ безопасность персонала обслуживания.





ПОЛНОСТЬЮ ПЕРЕДНИЙ ДОСТУП И УДОБНОЕ КАБЕЛЬНОЕ СОЕДИНЕНИЕ


Полностью прифронтовой доступ для всей власти и электронных блоков, которая уменьшает необходимо площадь пола и следовательно уменьшает цены установки.

Установленный с верхним и нижним кабельным соединением





ИДЕАЛЬНАЯ СВЯЗЬ ЧЕЛОВЕЧЕСК-МАШИНЫ


Монитор UPS программное обеспечение показывает самую важную информацию как напряжение тока входа и выхода, нагрузка приложил, остальные резервное время, etc., в форме столбчатых диаграмм. Программное обеспечение может обеспечить информацию даже в случае отказа, в поддержку диагностик недостатка. Программное обеспечение монитора UPS можно использовать для того чтобы запрограммировать автоматическое выключение всех открытых систем в случае увеличиваемой черноты вне. Положительная величина PV может также работать с агентом сети для применений

на LAN или БОЛЕЗНЕННЫХ сетях.

UPS содержит следующие аппаратные интерфейсы:

  • Интерфейс RS232 /RS485,
  • Сухие контакты: низкий уровень батареи, разрядка батареи, обход/нервное расстройство
  • Контакт EPO (чрезвычайных полномочий) для выключения UPS используя удаленную аварийную кнопку.
  • Карта SNMP (опционная)





ПРЕДВАРИТЕЛЬНАЯ ПАРАЛЛЕЛЬ


Максимальная параллель до 8 блоков и делить параллель обычной батареи pack.10-80kva с параллельной картой только;

100kva-400kva, параллельная карта с реактированием ткача.





ДИНАМИЧЕСКАЯ ДВОЙНАЯ АВТОБУСНАЯ СИСТЕМА


2 независимых системы установили в двойную конфигурацию автобуса можно слить совместно в любое время для расширения или обслуживания системы. Это обеспечивает много гибкость в вашей установке в случае обслуживания или когда необходимо изменить уровень дублирования обеих систем.





ФАЙЛ РЕГИСТРАЦИИ СОБЫТИЙ: 1000 исторических событий можно сохранить, который легок для следовать поднимает состояние деятельности и полезен для обслуживания



Технические данные:

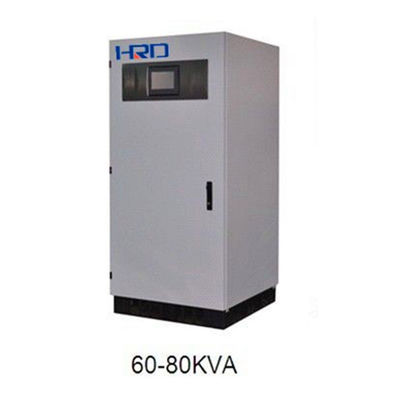

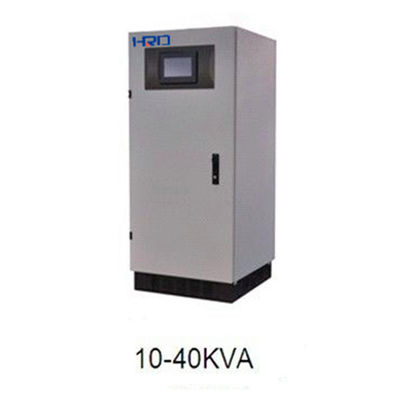

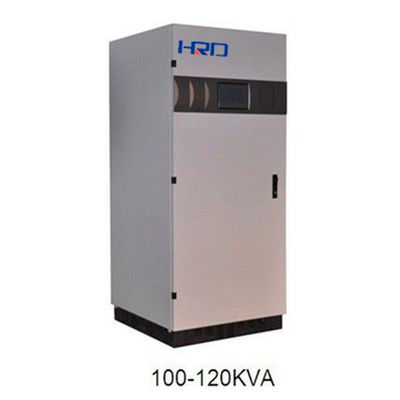

1) Спецификация 10-120KVA:



Модель

PV3310ii

PV3315ii

PV3320ii

PV3330ii

PV3340ii

PV3360ii

PV3380ii

PV33100ii

PV33120ii

Емкость

10KVA

15KVA

20KVA

30KVA

40KVA

60KVA

80KVA

100KVA

120KVA

6pulse

6pulse

ИМП ульс 6

ИМП ульс 6

ИМП ульс 6

ИМП ульс 6

ИМП ульс 6

ИМП ульс 6

ИМП ульс 6

система

Выход PF



0,8 (запаздывание)

Эффективность системы (режим инвертора)

92% (нагрузка @100%); 90% @50%load;

Эффективность системы (режим ECO)

98% (@100%load)

Максимальное течение утечки

100 (мамы)

MTBF

Над 200,000hours

Сухой контакт

Стандарт: 3 типа сигнал (ЛЕТУЧАЯ МЫШЬ. низко, режим батареи, обход /failure);

Опционный: сухой контакт 14; выход: 12Vdc 80mA

Интерфейс связи

Стандартное RS232, опционное: RS485/MODBUS

Температура деятельности

0 | °C 40

Влажность

95% (не-сконденсируйте)

Охлаждать

Принуженный - воздух (скорость меняя согласно процентам нагрузки)

Максимальная высота

Не позднее 1000m (каждое 100increase, уменшение -1% емкости), максимальные 4000m

Шум (dB)

52 | 58

Предохранение от IP

(EN 60529)

IP20

Путь вход-выхода

Нижнее /rear

Норма бесопасности

безопасность: GB4943, EN 50091-1; EMI: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2

Физический

W *D*H (mm)

600*600*1280

800*800*1480

800*800*1800

Вес (Kg)

195

210

220

305

340

500

600

800

950

Входной сигнал AC

Расклассифицированное напряжение тока

Трехфазный 3-провод 380/400/415VAC

Ряд ввода напряжения

± 15% - ± 25% регулируемое)

Частота тарифа

50 / 60 Hz автоматическ-чувства

Диапазон изменения частот

50/60Hz+/-5Hz

Функция начала входного сигнала мягкая

0 - 100%, 10-300s (settable)

Фактор силы входного сигнала

Reachable 0,99 (плюс гармоничный фильтр)

Гармоническая составляющая течения входного сигнала (THDi)

Консервная банка <5>

Максимальное течение входного сигнала [a]

18

27

36

54

72

108

144

180

216

Характеристика выхода выпрямителя тока

Поддерживайте напряжение тока (20°C)

Тип 1 и 2 батареи: V =435Vdc (2,266 x электрического)

Тип 3 батареи: V =424Vdc (2,21 x электрического)

Тип 0 батареи: значение напряжения тока между типом 1and 2,

Ряд напряжения тока регулируя: V =400~460Vdc

Зарядное напряжение (20°C)

Тип 1 и 2 батареи: V (%recharging<95>

Тип 3 батареи: V (%recharging<95>

Тип 0 батареи: значение напряжения тока между типом 1and 2,

Ряд напряжения тока регулируя: V =400~460Vdc

Самое высокое зарядное напряжение

445V

Точность регулирования напряжения выхода заряжателя

1%

Компонент напряжения тока пульсации DC

≤1%

Батарея

Номер блока (расклассифицированное напряжение тока)

384VDC (360-384v, дискретные)

Поручая настоящие установки

0.1C (емкость батареи)

Напряжение тока разгрузочной позиции батареи

Тип 1,2 и 3 батареи: разряд тока нулевой нагрузки, v min=346 [v dc]

Тип 1,2 и 3 батареи: емкость =Ah течения выхода, v min=316 [v dc]

Тип 1,2 и 3 батареи: емкость >Ah течения выхода, v min=306 [v dc]

Тип 0 батареи: фабрика установила автоматически принимаемые значения, v min=320 [v dc]



Регулируя ряд: V минимальное =300~360 [v dc]

Выход инвертора

Расклассифицированная емкость [KVA]

10

15

20

30

40

60

80

100

120

Расклассифицированная сила [KW]

8

12

16

24

32

48

64

80

96

Расклассифицированное напряжение тока [v]

Трехфазное четырехпроводное 380/400/415VAC

Расклассифицированное настоящее [a]

12

18

24

36

48

72

96

120

144

Установка напряжения тока участка

200 | 244 v (контрольная панель)

Пиковый фактор

3:1

Форма волны

Волна синуса

Сдвиг фазы напряжения тока (градусы)       ровномерная нагрузка 100%

± 1'

Сдвиг фазы напряжения тока (градусы)

неравномерная нагрузка 100%

± 2'

Разница в напряжения тока участка         нагрузка баланса 100%

± 1%

Разница в напряжения тока участка         неравномерная нагрузка 100%

± 3%

Полное содержание гармоник (THD v)                                нагрузка 100% линейная

<2>

Полное содержание гармоник (THD v)                               нагрузка 100% нелинейная

<5>

Номинальная стабильность напряжения тока

± 1%

Переходный ответ напряжения тока

± 5% в пределах 10ms

Расклассифицированная частота

Такие же как входной сигнал

Стабильность частоты

Когда асинхронный, ± 0.5%; синхронизация, ± 2%

(смогите быть установите на ± 1~ 5%, деятельностью панели)

Перегрузка

600'/10'/1' (110/125/150% расклассифицированных течений)

Короткое замыкание 0.1s

Двойной входной сигнал

Эффективность инвертора           (нагрузка 100%)

98%

Обход

Расклассифицированная емкость [KVA]

10

15

20

30

40

60

80

100

120

Расклассифицированное напряжение тока [v]

Трехфазное четырехпроводное 380/400/415VAC

Ряд ввода напряжения

± 15% (смогите быть отрегулировано от ± 10% пульта управления, ± 20%)

Расклассифицированная частота       [Hz]

50 / 60

Диапазон изменения частот

± 2% (смогите быть отрегулировано от ± 5% пульта управления)

«РЕЗЕРВНОЕ ДАЛЬШЕ» (режим Eco, выключатель обходов к инвертору) время передачи

2~5ms

Время передачи инвертора/обхода

<1ms>

Перегрузка

10'/1'/18" (150/175/200% расклассифицированных течений)

Стандартная конфигурация

Предохранение от подачи питания, независимо изолированный обход

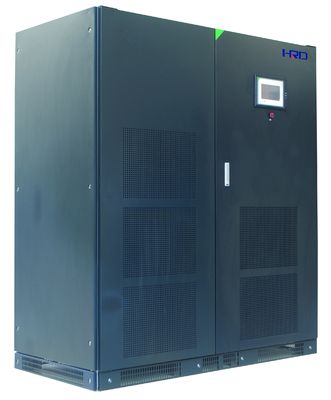

2) таблица параметра технической характеристики изделия 160-400KVA:



Модель

PV33160ii

PV33200ii

PV33250ii

PV33300ii

PV33350ii

PV33400ii

Емкость

160KVA

200KVA

250KVA

300KVA

350KVA

400KVA

ИМП ульс 6

ИМП ульс 12

ИМП ульс 6

ИМП ульс 12

ИМП ульс 6

ИМП ульс 12

ИМП ульс 6

ИМП ульс 12

ИМП ульс 6

ИМП ульс 12

ИМП ульс 6

ИМП ульс 12



Параметр системы

Фактор силы выхода

0,8 (запаздывание)

Полная производительность (нормальная модель)                 Нагрузка 100%

94%

Нагрузка 50%

92%

Полная производительность:

(Режим ECO)              Нагрузка 100%

98%

Максимальное течение утечки (мамы)

100

Резервная экономическая модель

Стандартные функции

За среднее время до отказа (MTBF)

Над 200 000 часами

Сигнал сухого контакта

Сигнал управления стандарта 3 (низкий уровень батареи, разрядка батареи, обход/нервное расстройство);

Опционный сигнал управления 14; выход 12Vdc 80mA

Компьютер контролирует порт

Стандартное S232, опционное ODBUS

Идущая температура

0 | °C 40

Максимальная относительная влажность

95% (не-конденсировать)

Охлаждать

Принудили вентиляция (скорость вентилятора изменяя с нагрузкой)

Максимальная высота

1000m расклассифицированный максимум 4000m силы (поднимая 100m более низкое 1%)

DB шума

54 | 62

Класс защиты

(EN 60529)

IP20

Вход и выход пути провода

Нижнее /rear

Норма бесопасности

Безопасность: GB4943, EN 50091-1; электромагнитная совместимость: GB7260.2,

GB/T 17626.2~5EMC, EN 50091-2

Физический параметр

Широкий (mm)

1100

1400

1100

1400

1400

1400

1400

1400

1600

1600

1600

1600



Deep*high (mm)

800*1800

1000*2000

1100*2000

Вес (kg)

1200

1550

1350

1750

1500

1950

1650

2150

1850

2400

2100

2700



Особенности выпрямителя тока входного сигнала

Расклассифицированное напряжение тока

Провод 380/400/415VAC трехфазный 3

Ряд напряжения тока

± 15% (± 25% регулируемое)

Расклассифицированная частота

50 / 60 Hz автоматического идентификации

Диапазон изменения частот

45 | 65

Сила входного сигнала

медленная функция начала

Да, 0 до 100%, может быть установило до 10-300 секунд

Cosφ факторов силы входного сигнала

Reachable 0,99 (плюс гармоничный фильтр)

Гармоническая составляющая течения входного сигнала (THDi)

консервная банка<5>

Течение Max.input [a]

250

315

400

500

550

630

Характеристика выхода выпрямителя тока

Поддерживайте напряжение тока (20°C)

Тип 1 и 2 батареи: V =435Vdc (2,266 x электрического)

Тип 1 и 2 батареи:



V =544Vdc (2,266 x электрического)

Тип 3 батареи: V =424Vdc (2,21 x электрического)

Тип 3 батареи:



V =530Vdc (2,21 x электрического)

Тип 0 батареи: значение напряжения тока между типом 1 и 2,

Ряд напряжения тока регулируя: V =400~460Vdc

Тип 0 батареи: значение напряжения тока между типом 1 и 2, рядом напряжения тока регулируя:

V =500~575Vdc

Зарядное напряжение (20°C)

Тип 1 и 2 батареи: V (%recharging<95>

Тип 1 и 2 батареи: V (%recharging<95>

=557Vdc (2,32 x электрического)

Тип 3 батареи: V (%recharging<95>

Тип 3 батареи: V (%recharging<95>

=576Vdc (2,4 x электрического)

Тип 0 батареи: значение напряжения тока между типом 1 и 2,

Ряд напряжения тока регулируя: V =400~460Vdc

Тип 0 батареи: значение напряжения тока между типом 1 и 2, рядом напряжения тока регулируя:

V =500~575Vdc

Самое высокое зарядное напряжение

445V

556V

Точность регулирования напряжения выхода заряжателя

1%

Компонент напряжения тока пульсации DC

≤1%

Батарея

Номер блока (расклассифицированное напряжение тока)

192 блока (384VDC)

240 блоков (480VDC)

Поручая настоящие установки

0,1 c (емкость батареи)

Напряжение тока разгрузочной позиции батареи

Тип 1,2 и 3 батареи: разряд тока нулевой нагрузки,

Vmin=346 [v dc]

Тип 1,2 и 3 батареи: разряд тока нулевой нагрузки, Vmin=433 [v dc]

Батарея type1,2 и 3: емкость =Ah течения выхода,

Vmin=316 [v dc]

Тип 1,2 и 3 батареи:

емкость =Ah течения выхода,

Vmin=395 [v dc]

Тип 1,2,3 батареи: емкость >Ah течения выхода,

Vmin=306 [v dc]

Тип 1,2 и 3 батареи:

емкость >Ah течения выхода,

Vmin=383 [v dc]

Тип 0 батареи: фабрика установила автоматически принимаемые значения, [Vdc] регулируя ряд Vmin=320: Vmin =300~360V [v dc]

Тип 0 батареи: фабрика установила автоматически принимаемые значения, [v dc] регулируя ряд Vmin=400:

Vmin =375~450V [v dc]

Выход инвертора

Расклассифицированная емкость [KVA]

160

200

250

300

350

400

Расклассифицированная сила [KW]

128

160

200

240

280

320

Расклассифицированное напряжение тока [v]

Трехфазное четырехпроводное 380/400/415VAC

Расклассифицированное настоящее [a]

195

243

304

365

426

486

Установка напряжения тока участка

200 | 244 v (контрольная панель)

Пиковый фактор

3:1

Форма волны

Волна синуса

Сдвиг фазы напряжения тока (градусы)       ровномерная нагрузка 100%

± 1'

Сдвиг фазы напряжения тока (градусы)

неравномерная нагрузка 100%

± 2'

Разница в напряжения тока участка         нагрузка баланса 100%

± 1%

Разница в напряжения тока участка         неравномерная нагрузка 100%

± 3%

Полное содержание гармоник (THD v)                                нагрузка 100% линейная

<2>

Полное содержание гармоник (THD v)                               нагрузка 100% нелинейная

<5>

Номинальная стабильность напряжения тока

± 1%

Переходный ответ напряжения тока

± 5% в пределах 10ms

Расклассифицированная частота

Такие же как входной сигнал

Стабильность частоты

Когда асинхронный, ± 0.5%; синхронизация, ± 2%

смогите быть установите на ± 1~ 5%, деятельностью панели)

Перегрузка

600'/10'/1' (110/125/150% расклассифицированных течений)

Короткое замыкание 0.1s

Двойной входной сигнал

Эффективность инвертора           (нагрузка 100%)

98%

Обход

Расклассифицированная емкость [KVA]

160

200

250

300

350

400

Расклассифицированное напряжение тока [v]

Трехфазное четырехпроводное 380/400/415VAC

Ряд ввода напряжения

± 15% (смогите быть отрегулировано от panel± 10% контроля, ± 20%)

Расклассифицированная частота       [Hz]

50 / 60

Диапазон изменения частот

± 2% (смогите быть отрегулировано от panel± 5% контроля)

«РЕЗЕРВНОЕ ДАЛЬШЕ» (экономический режим, выключатель обходов к инвертору) время преобразования

2~5ms

Время передачи инвертора/обхода

<1ms>

Перегрузка

10'/1'/18" (150/175/200% расклассифицированных течений)

Стандартная конфигурация

Предохранение от подачи питания, независимо изолированный обход

 10KV - UPS он-лайн низкочастотной сети UPS 400KVA/HRD PV 1

тег:

он-лайн поднимает силу

Низкочастотный Интернет ИБП

Он-лайн частота lowe поднимает

Хотите узнать больше подробностей об этом продукте
Мне интересно 10KV - UPS он-лайн низкочастотной сети UPS 400KVA/HRD PV не могли бы вы прислать мне более подробную информацию, такую ​​как тип, размер, количество, материал и т. д.
Спасибо!
Жду твоего ответа.
