регулятор напряжения тока 2 участков автоматический, стабилизатор напряжения тока 10 до 1600 КВА электронный
Подробная информация о продукте:
Место происхождения: | Китай |
Фирменное наименование: | HRD/MOTU |
Сертификация: | CE |
Номер модели: | ГТЗВ-Д |
Оплата и доставка Условия:
Количество мин заказа: | 1шт |
---|---|
Цена: | 200-5000usd/pcs |
Упаковывая детали: | стандарт для экспорта |
Условия оплаты: | L / C, T / T |
Подробная информация |
|||
Напряжение тока расклассифицированное входным сигналом: | FF208/220 ВПТ, FN 120/127 ВПТ | Частота входного сигнала: | 60Hz |
---|---|---|---|
Выключатель входного сигнала: | да | Напряжение тока расклассифицированное выходом: | Напряжение тока AC127V участка, линейное напряжение AC220V |
Точность выхода: | FF208/220 Vac+/-2%, FN 120/12Vac +/--2% | Время на ответ: | ≤3ms |
Тип: | Внеконтактный, электронный | цвет: | Серый цвет |
Высокий свет: | регулятор напряжения тока 12vdc,2 - регулятор автоматического напряжения тока участка,Автоматический регулятор напряжения тока 60HZ |
Характер продукции
ГТЗВ-Д10-1200КВА 2 спецификации стабилизатора управляющего напряжения цифров участка
1. Рабочие Среды
Использование: крытый, свободный от вибраци & встряхивайте, стабилизатор никакая серьезная привязанность от газа изоляции, пар, химическое низложение, пыль, грязь и другое средство взрыва и въедливых.
Напряжение тока деятельности: 220/127 ор200/120 +/--30%, 50/60ХЗ
Температура рабочей Среды: - 15℃~+45℃
Высота: ≤3500м,
Относительная влажность: ≤90%
+ регулировки нагрузки/5%
Шум<9 DB1="" Mt="">
Терминальный блок для добавления участков
- Техническая характеристика изделия
Участок | Модель |
Емкость (КВА) |
Течение (а) | Размер (мм) В*С*Г |
Вес (кг) |
2 - участок | ГТЗВ-Д10 | 10 | 15 | 350×600×750 | 140 |
ГТЗВ-Д15 | 15 | 22 | |||
ГТЗВ-Д20 | 20 | 30 | 160 | ||
ГТЗВ-Д30 | 30 | 46 | 180 | ||
ГТЗВ-Д45 | 45 | 68 | 390×650×870 | 195 | |
ГТЗВ-Д60 | 60 | 90 | 240 | ||
ГТЗВ-Д75 | 75 | 113 | 460×650×1200 | 316 | |
ГТЗВ-Д100 | 100 | 152 | 330 | ||
ГТЗВ-Д150 | 150 | 228 | 700×700×1600 | 450 | |
ГТЗВ-Д200 | 200 | 300 | 530 | ||
ГТЗВ-Д250 | 250 | 342 | 1100×800×2100 | 630 | |
ГТЗВ-Д320 | 320 | 486 | 720 | ||
ГТЗВ-Д400 | 400 | 608 | 810 | ||
ГТЗВ-Д500 | 500 | 760 | 910 | ||
ГТЗВ-Д600 | 600 | 912 | 1050 | ||
ГТЗВ-Д800 | 800 | 1216 | 1800×1000×2100 | 1300 | |
ГТЗВ-Д1000 | 1000 | 1520 | 1650 | ||
ГТЗВ-Д1200 | 1200 | 1824 | 1900 | ||
ГТЗВ-Д1600 | 1600 | 2431 | 1800×1000×2100 |
3.Чарактеристикс
в Больш-экран ЛКД
Используя дисплей ЛКД больш-экрана, консервная банка показывает динамическое напряжение тока дисплея, течение, и все виды условий труда.
в характеристики продукта
Скорость времени на ответ (регулируя скорости) очень быстра, внеконтактна, противоинтерференционна, отсутствие механические неисправности и носк щетки углерода, не требующая ухода. Трехфазное напряжение тока регулируя независимо для обеспечения баланса напряжения тока выхода. Эффектно защитите безопасность оборудования точности.
в точность (точность выхода) можно отрегулировать
Вся точность стабилизатора заранее поставлена плюс или минус 2 вольта. Согласно различной нагрузке требование можно отрегулировать плюс или минус 2 вольта, плюс или минус 2 вольта.
в стабилизация напряжения руководства
Согласно требованию к продукции, в рамках 10% расклассифицированного значения напряжения тока, стабилизатор может установить напряжение тока произвольно для различного электротехнического оборудования.
в автоматическая функция обхода
Оборудованный с автоматической функцией обхода, когда стабилизатор выходит из строя, он может повернуть в основы автоматически, никакая привязанность для продукции.
в выведенная наружу повсюду функция предохранения от напряжения тока
Когда цепь контроля обнаруживает напряжение тока выхода за верхним или нижним пределом, стабилизатор напряжения тока может повернуть в основы автоматически, никакая привязанность для продукции.
в недостаток функции предохранения от участка/недостатка участка
Когда цепь контроля обнаружила отказ участка, регулятор напряжения тока /stabilizer отрежет выход автоматически и голос-сигнал тревоги.
в функция напряжения тока выхода задержки стабилизируя
Ботинок стабилизатора напряжения тока или берет от государства защиты, не был бы отрегулирован немедленно. Но пребывание дальше оньлы афтер потребители определят что напряжение тока основ нормально для обеспечения что не было повреждено оборудование нагрузки.
в автоматическая функция выхода
Пресет системы автоматический выход. Когда стабилизатор соединяется с основами, система обнаруживает что энергосистема нормальна, тогда она задержала бы < 3="" ms="">
в модульное проектирование, легкое для замены и для того чтобы отремонтировать
Принимающ цепь модульного проектирования, регулировать и независимого цепей контроля друг к другу, все компоненты стандартн-нормированность. Собрание, отладка, обслуживание проще и быстро.
в сильные нагрузка/пропускная способность
Когда кратковременные перегрузка или короткое замыкание, трансформатор не были бы повреждены для избежания огня горения катушки. Когда перегрузка 100%, стабилизатор может выдержать 15 минут, 10 секунд на перегрузка 500%.
- Основной технический индекс
ВХОДНОЙ СИГНАЛ | Расклассифицированное напряжение тока | ФФ208/220 ВПТ, ФН 120/127 ВПТ |
Стабилизированный ряд напряжения тока | 2П2В+Г 220Вак +/- 30% (20-60% (подгонянные доступные) | |
Частота | 60ХЗ | |
Выключатель входного сигнала | Да | |
ВЫХОД | Расклассифицированное напряжение тока | 90.6/110/118/145.5 ВПТ, 157/220/236/252Вак |
Разбивочное напряжение тока | ±7℅ (смогите быть отрегулировано) | |
Выведите наружу точность | ФФ 208/220/221/236 ВПТ +/- 2 вольта, ФН 110.5/118/120/127Вак +/- 5% | |
Время на ответ | ≤3мс | |
Фактор силы | 0,9 | |
Время стабилизации | ≤100мс/Степ | |
ТХД | < 1=""> | |
Эффективность | ≥99℅ | |
Регулировка нагрузки | +/- 1,5% | |
Двухфазовый фактор неуравновешенности | баланс напряжения тока 2-участка автоматически, инкрементатион≤2% | |
Перегрузка | 500% 10сг/100% 15мин/50% 1 час 30% 2 часа 10% продолжаются | |
Путь соединения |
Терминальный блок для добавления участков
|
|
Выключатель | Да | |
ЗАЩИТА | Над напряжением тока | Мы признаваем запрос |
Под напряжением тока | Мы признаваем запрос | |
Потеря участка | Да, непрекращающийся обойти | |
Защита от перенапряжения | Да | |
Перегрузка | Электрическое обнаружение, перегружает 1 минуту, выход было бы отрезано. | |
Перегрузки по току | Электронное обнаружение и предохранение от автомата защити цепи двойное. | |
Короткое замыкание | Электронное обнаружение и предохранение от автомата защити цепи двойное. | |
Обход | Ручной обход и автоматический обход. | |
ИНСТРУКЦИЯ | Напряжение тока | А, б, шоу ∑АБ двухфазовые соответственно верно и действующие значения |
Настоящий | А, б, шоу ∑АБ двухфазовые соответственно верно и действующие значения | |
Работая государство | АВР/Быпасс | |
Анормалный | Перенапряжение, недонапряжение, перегрузка, дуть взрывателя | |
РЕЖИМ КОНТРОЛЯ | ДСП приводятся в действие измеряя технологию умным управлением обломока | |
РАБОТАЯ РЕЖИМ | С автоматической стабилизацией напряжения и обходом, работая режим 2. | |
РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ | 2-участок регулирует напряжение тока отдельно | |
ЕМКОСТЬ ПЕРЕГРУЗКИ
|
500% на 10 секунд 100% на 15 минут 50% на 1 час 30% на 2 часа 10% продолжаются |
|
ВРЕМЯ ИЗМЕРЕНИЯ ДЛЯ КОРРЕКЦИИ | 8,33 ответ 1,5 госпожи мы (микросекунды) | |
ТРАНСФОРМАТОР ИЗОЛЯЦИИ | Да 1 на участки |
материальный список 5.Майн
Материальное имя | Количество | Изготовитель | Введения |
ПРИЛОЖЕНИЕ | 1пкс | ХРД |
Примите 2,0 толстое стальная обработка Шец.Сурфасе: Покрытие Г139→Фосфатинг+ПЗ660 повдер+повдер или электростатическое (РАЛ7032) пластиковый распылять; |
ДИСПЛЕЙ | 1пкс | ХРД | Примите дисплей СТХ широкоформатный ЛКД, читая ясно; стероскопикал и сразу. |
ГЛАВНОЕ ПРАВЛЕНИЕ | 1пкс | ХРД | Начните ПКБ независимо, стабилизированные сети; Главные компоненты принимают импортированный бренд, как «Инфинеон», «СТ», «Фэйрчайлд», «Тошиба», етк. |
СПОЙТЕ УЧАСТОК КОМПЕНСИРУЯ ТРАНСФОРЭР | 2ПКС | ХРД | Через вторичный вакуум окуная, и непрерывно пеките на 10 часов под высокой температурой класса ф изоляции 130 ℃.Трансформер, ℃ сопротивления жары 155. Полностью выдерживая напряжение тока 3500В/5Ма/мин; |
ТРЕХФАЗНЫЙ РЕГУЛИРУЯ ТРАНСФОРМАТОР | 2ПКС | ХРД | |
РЕЛЕ | 2ПКС | ХРД | Примите отечественный первоклассный бренд, экстренныйый выпуск подгонянный для стабилизатора управляющего напряжения цифров. |
ВЗРЫВАТЕЛЬ
|
2ПКС | Минг Ронг | Принятие отечественного взрывателя, изделия высокого качества первой «компании Минг Ронг» бренда |
ПЕРЕКЛЮЧАТЕЛЬ ВХОДНОГО СИГНАЛА | 1ПКС | СХИХЛИН | |
АБСОРБЦИЯ СОПРОТИВЛЕНИЕ |
3ПКС | ВИЛВА ЭЛЕКТРОННОЕ |
конюшня и дурабле сопротивления Промышленн-степени
прочный
|
ГИСТЕРЕЗИС МЕЖДУ ШАГАМИ | < 1=""> | ||
КОММУТИРОВАНИЕ | РЕЛЕ | ||
ТЕХНОЛОГИЯ | ДОБАВЛЕНИЕ И ВЫЧИТАНИЕ ПХАСОР | ||
КРАНЫ НОМЕРА | 6 |
6.Течнологы и особенные требования
выключатель обходов выведенный наружу 1.Витх ручной;
2. Материал приложения: Баостел (или утюг Ухань и Сталь Группа Корп) 2мм толстое стальные листы;
обработка 3.Сурфасе: Покрытие Г139→Фосфатинг+ПЗ660 повдер+повдер (РАЛ7032);
4.Продукц изготовление в соответствии с законом индустриального стандарта Китайской Республики, компенсируя цели стабилизатора АК.
документы 7.Течникал
Обеспечьте полный технический файл о оборудовании:
А.1пкс вся аттестация качества машины.
Отчет о испытаний изделий Б.1пкс
Руководство потребителя К.1пкс
обеспечение 8.Квалиты и послепродажное обслуживание
1)Период гарантии оборудования 2 лет от срока поставки;
2)Во время периода гарантии, служба технической поддержки предложения поставщика бесплатно; Когда получите извещение отказа партией а, партия б должна снабдить обязательства гарантии; Ответ в течение 8 часов и решение следует дать без 24 часов для уменьшения потерь А. партии. Если потребность обслуживания другие запасные части, голевая передача б партии покупая, установка и отладка, в течение 48 часов разрешает проблему.
3)После периода гарантии, поставщик обеспечивает потребителя с своевременным, высококачественным, благоприятным техническим обслуживанием и поставляет запасные части.

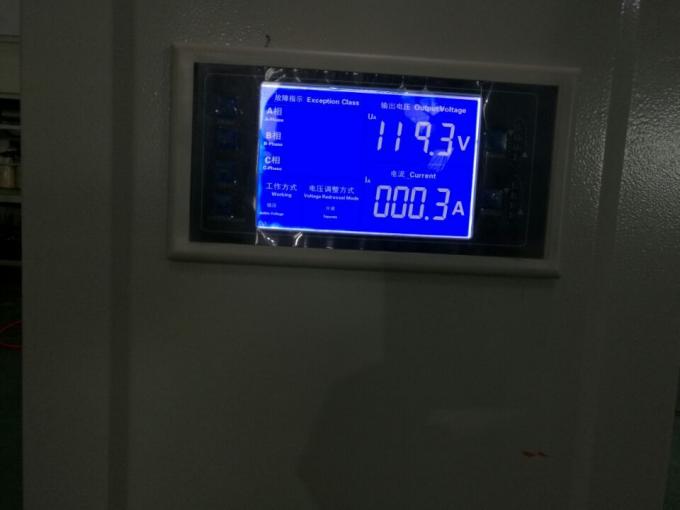

дисплей 9.ЛКД

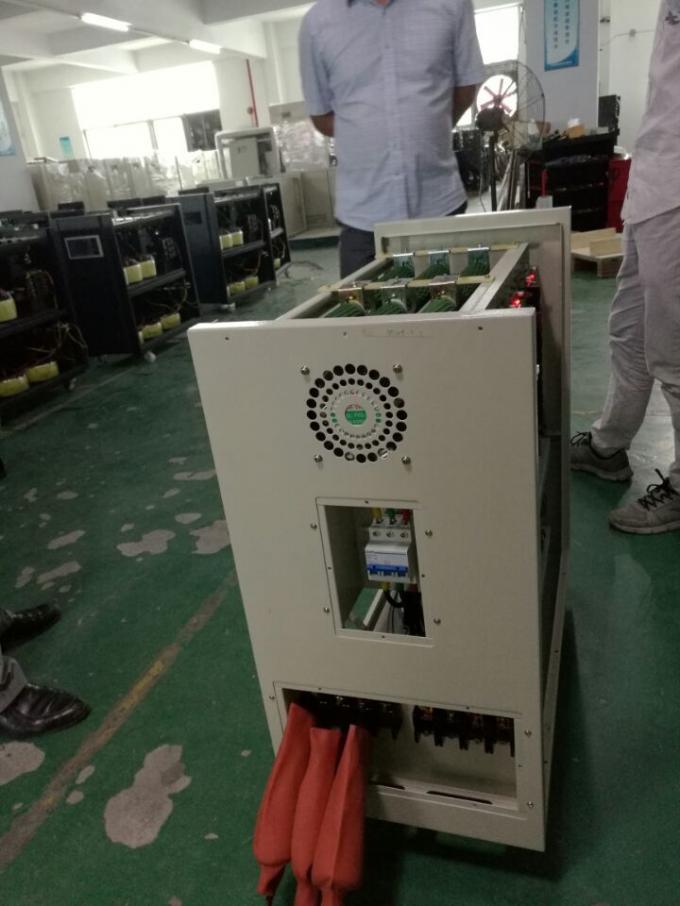

10.Пиктурес
