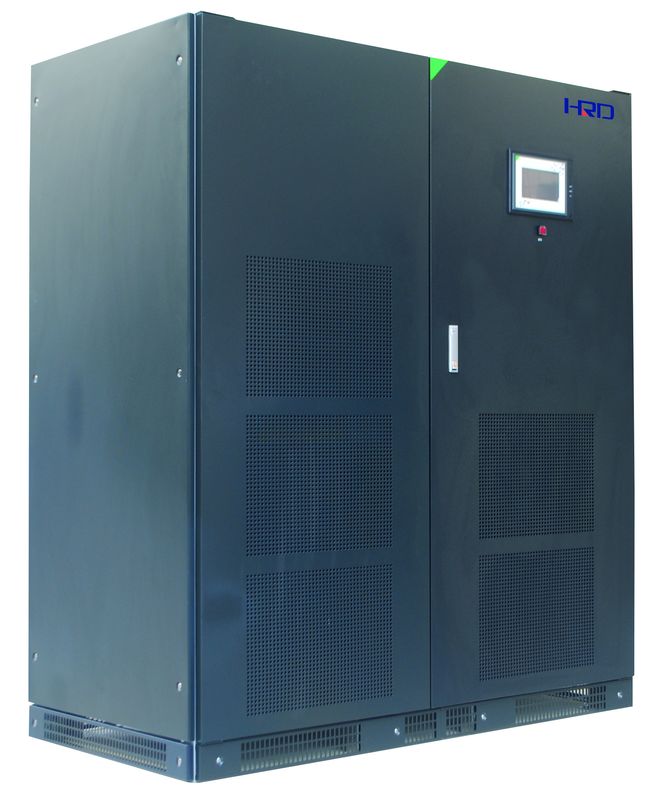

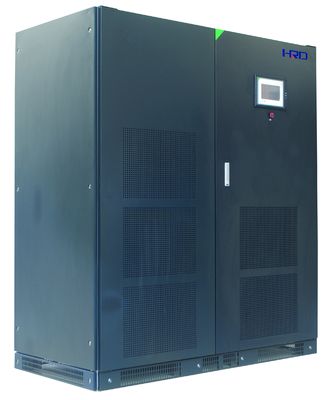

Низкочастотные 3 фазируют он-лайн UPS 10KVA - 400KVA с RS232
Подробная информация о продукте:
| Место происхождения: | Шэньчжэнь Китай |
| Фирменное наименование: | HRD/OEM/ODM |
| Сертификация: | CE, ISO9001:2008 |
| Номер модели: | PV3310II, PV3320I, PV3330III, PV33200II, PV33300II, PV33400II |
Оплата и доставка Условия:
| Количество мин заказа: | 1шт |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | деревянный случай с паллетом |
| Время доставки: | через 3 недели после первого взноса |
| Условия оплаты: | TT |
| Поставка способности: | месяц 500PCS/ |
| Гарантия: | через 2-3 лет после пересылки с службой технической поддержки 10years |
|
Подробная информация |
|||
| Название продукта: | онлайн поднимает систему | Частота тарифа: | 50 / 60 Hz автоматическ-чувства |
|---|---|---|---|
| Выход PF: | 0,8 (запаздывание) | Эффективность системы (режим ECO): | 98% (@100%load) |
| Эффективность системы (режим инвертора): | 92% (нагрузка @100%); 90% @50%load; | Интерфейс связи: | Стандартное RS232, опционное: RS485/MODBUS |
| Высокий свет: | 3 kva онлайн поднимает,онлайн поднимает систему,участок 3 онлайн поднимает с rs232 |
||
Характер продукции
Низкочастотный UPS 10KVA 3 участков онлайн - 400KVA с RS232
Введение: Powervalue (Ⅱ) модернизированное DSP контролировало онлайн ЕСЛИ UPS с трансформатором изоляции выхода. Это может быть вашим идеальным экраном силы большой емкости для вашей критической и промышленной нагрузки.
КАЧЕСТВЕННОЕ ЭЛЕКТРОПИТАНИЕ
Серия HRD PV (II) На-линия двойной UPS преобразования (VFI) с трансформатором выхода изоляции, емкостью блока от 10KVA к 400KVA. Она иммунна к взаимодействиям на линии снабжения электроэнергией по мере того как она имеет особенные фильтры входа и выхода. Мир водя технологию DSP, с высокоскоростным процессором 32bits DSP, принят к стабильности системы гарантии высокой и давать стабилизированное электропитание выхода для всех видов жесткой нагрузки.
ИДЕАЛЬНОЕ ПРИМЕНЕНИЕ: Средние и большие центр данных, телекоммуникации, финансы, движение, оборона, медицинское, образование, энергия, изготовление, индустрия, etc.
МАКСИМАЛЬНАЯ НАДЕЖНОСТЬ
Предварительный прибор технологии DPS значительно улучшает надежность, в виду того что уменьшение в электронных блоках понижает вероятность нервных расстройств. Цифровой контроль предусмотрен микропроцессором которому, в серии PV (II) контролирует полностью внутренние параметры, таким образом увеличивать надежность и представление. Параллельно соединения, цифровой контроль обеспечивают баланс течений, которые вообще изменяют с течением времени должное к явлениям как вибрации и температура, между блоками UPS и обменом информацией без потребности для ручной настраивать. MTBF >200,000h.PV (II) был конструирован так, что его можно соединять параллельно даже после установки первого блока. Наличие силы может быть увеличенными спасибо различные конфигурации доступные как параллельная конфигурация, двойная функция автобуса и динамическая двойная автобусная система.
ВЫСОКОСКОРОСТНОЙ ПРОЦЕССОР DSP: Обеспечивающ деятельность более быструю и стабилизированную
ВЫВЕДЕННАЯ НАРУЖУ НАГРУЗКА НЕУРАВНОВЕШЕННОСТИ 100%
Поднимает смогите признавать нагрузку неуравновешенности 3phase 100% для того чтобы удовлетворять виды конфигурации нагрузки.
Функция ECO: под хорошим состоянием силы, UPS может работать в режиме ECO, достигаемости 98% эффективности, зеленом и энергосберегающем;
UPS ДЛЯ ПРОМЫШЛЕННЫХ НАГРУЗОК
PV более со своей сильной возможностью перегрузки, выведите наружу гальваническая изоляция и низкое искажение гармонического тока, идеальное решение для промышленных применений.
Спасибо высокая батарея настоящая, серия положительной величины PV соответствующие для работы с большими банками батареи по мере того как она может гарантировать перезаряжать в 10 часах как порекомендованных изготовителем батареи.
РАБОТАЯ ГИБКОСТЬ: Оценки всей власти серии PV (II) можно также использовать как преобразователи частоты 50 до 60 Hz и наоборот.
КРАСОЧНАЯ ПАНЕЛЬ MULTIFUCTIONAL
Панель 7 дюймов красочная многофункциональная позволяет легкой и humanized деятельности UPS. Она дает доступ к самым важным параметрам: состояние и сигналы тревоги, команды контроля, входной сигнал, выход, измерения батареи (сила, течение, напряжение тока, частота и температура) и установки. Система диагностик серий PV (II) включает до 128 сигналы тревоги или сообщений позволяющ точному и детальному идентификации любого события.
Предварительное управление батареи (ABM)
Оптимальное управление батареи включает:
- Периодический тест батареи, и автоматически передача между поддержкой поручая и плыть поручать для того чтобы продлить продолжительность жизни батареи
- Автоматически регулирующ зарядку аккумулятора настоящую согласно емкости батареи
- Компенсация влияния температуры перезарядки (опционная)
- Оставаясь дисплей резервного времени
МАКСИМАЛЬНАЯ БЕЗОПАСНОСТЬ ДЛЯ ПЕРСОНАЛА
Задний прибор предохранения от питания предотвращает любое питание задней части напряжения тока в распределительной доске в верхней части потока, таким образом обеспечивающ безопасность персонала обслуживания.
ПОЛНОСТЬЮ ПЕРЕДНИЙ ДОСТУП И УДОБНОЕ КАБЕЛЬНОЕ СОЕДИНЕНИЕ
Полностью прифронтовой доступ для всей власти и электронных блоков, которая уменьшает необходимо площадь пола и следовательно уменьшает цены установки.
Установленный с верхним и нижним кабельным соединением
ИДЕАЛЬНАЯ СВЯЗЬ ЧЕЛОВЕЧЕСК-МАШИНЫ
Монитор UPS программное обеспечение показывает самую важную информацию как напряжение тока входа и выхода, нагрузка приложил, остальные резервное время, etc., в форме столбчатых диаграмм. Программное обеспечение может обеспечить информацию даже в случае отказа, в поддержку диагностик недостатка. Программное обеспечение монитора UPS можно использовать для того чтобы запрограммировать автоматическое выключение всех открытых систем в случае увеличиваемой черноты вне. Положительная величина PV может также работать с агентом сети для применений на LAN или БОЛЕЗНЕННЫХ сетях.
UPS содержит следующие аппаратные интерфейсы:
- Интерфейс RS232 /RS485,
- Сухие контакты: низкий уровень батареи, разрядка батареи, обход/нервное расстройство
- Контакт EPO (чрезвычайных полномочий) для выключения UPS используя удаленную аварийную кнопку.
- Карта SNMP (опционная)
ПРЕДВАРИТЕЛЬНАЯ ПАРАЛЛЕЛЬ
Максимальная параллель до 8 блоков и делить параллель обычной батареи pack.10-80kva с параллельной картой только; 100kva-400kva, параллельная карта с реактированием ткача и различный UPS емкости могут быть также быть параллельны;
ДИНАМИЧЕСКАЯ ДВОЙНАЯ АВТОБУСНАЯ СИСТЕМА
2 независимых системы установили в двойную конфигурацию автобуса можно слить совместно в любое время для расширения или обслуживания системы. Это обеспечивает много гибкость в вашей установке в случае обслуживания или когда необходимо изменить уровень дублирования обеих систем.
ФАЙЛ РЕГИСТРАЦИИ СОБЫТИЙ: 1000 исторических событий можно сохранить, который легок для следовать поднимает состояние деятельности и полезен для обслуживания
Технические данные:

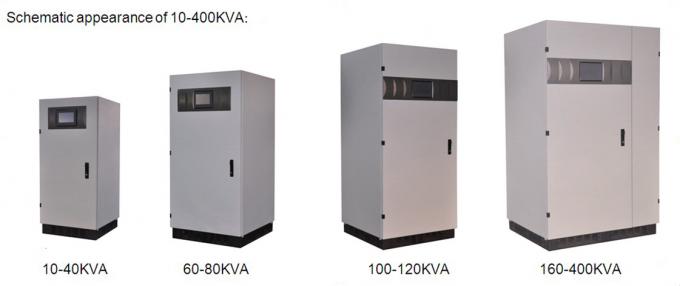

1) Спецификация 10-120KVA:
|
Модель |
PV3310ii |
PV3315ii |
PV3320ii |
PV3330ii |
PV3340ii |
PV3360ii |
PV3380ii |
PV33100ii |
PV33120ii |
||||||||
|
Емкость |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
||||||||
|
система |
|||||||||||||||||
|
Выход PF |
0,8 (запаздывание) |
||||||||||||||||
|
Эффективность системы (режим инвертора) |
92% (нагрузка @100%); 90% @50%load; |
||||||||||||||||
|
Эффективность системы (режим ECO) |
98% (@100%load) |
||||||||||||||||
|
Максимальное течение утечки |
100 (мамы) |
||||||||||||||||
|
MTBF |
Над 200,000hours |
||||||||||||||||
|
Сухой контакт |
Стандарт: 3 типа сигнал (ЛЕТУЧАЯ МЫШЬ. низко, режим батареи, обход /failure); Опционный: сухой контакт 14; выход: 12Vdc 80mA |
||||||||||||||||
|
Интерфейс связи |
Стандартное RS232, опционное: RS485/MODBUS |
||||||||||||||||
|
Температура деятельности |
0 | °C 40 |
||||||||||||||||
|
Влажность |
95% (не-сконденсируйте) |
||||||||||||||||
|
Охлаждать |
Принуженный - воздух (скорость меняя согласно процентам нагрузки) |
||||||||||||||||
|
Максимальная высота |
Не позднее 1000m (каждое 100increase, уменшение -1% емкости), максимальные 4000m |
||||||||||||||||
|
Шум (dB) |
52 | 58 |
||||||||||||||||
|
Предохранение от IP (EN 60529) |
IP20 |
||||||||||||||||
|
Путь вход-выхода |
Нижнее /rear |
||||||||||||||||
|
Норма бесопасности |
безопасность: GB4943, EN 50091-1; EMI: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2 |
||||||||||||||||
|
Физический |
|||||||||||||||||
|
W *D*H (mm) |
600*600*1280 |
800*800*1480 |
800*800*1800 |
||||||||||||||
|
Вес (Kg) |
195 |
210 |
220 |
305 |
340 |
500 |
600 |
800 |
950 |
||||||||
|
Входной сигнал AC |
|||||||||||||||||
|
Расклассифицированное напряжение тока |
Трехфазный 3-провод 380/400/415VAC |
||||||||||||||||
|
Ряд ввода напряжения |
± 15% - ± 25% регулируемое) |
||||||||||||||||
|
Частота тарифа |
50 / 60 Hz автоматическ-чувства |
||||||||||||||||
|
Диапазон изменения частот |
50/60Hz+/-5Hz |
||||||||||||||||
|
Функция начала входного сигнала мягкая |
0 - 100%, 10-300s (settable) |
||||||||||||||||
|
Фактор силы входного сигнала |
Reachable 0,99 (плюс гармоничный фильтр) |
||||||||||||||||
|
Гармоническая составляющая течения входного сигнала (THDi) |
Консервная банка <5> |
||||||||||||||||
|
Максимальное течение входного сигнала [a] |
18 |
27 |
36 |
54 |
72 |
108 |
144 |
180 |
216 |
||||||||
|
Характеристика выхода выпрямителя тока |
|||||||||||||||||
|
Поддерживайте напряжение тока (20°C) |
Тип 1 и 2 батареи: V =435Vdc (2,266 x электрического) |
||||||||||||||||
|
Тип 3 батареи: V =424Vdc (2,21 x электрического) |
|||||||||||||||||
|
Тип 0 батареи: значение напряжения тока между типом 1and 2, Ряд напряжения тока регулируя: V =400~460Vdc |
|||||||||||||||||
|
Зарядное напряжение (20°C) |
Тип 1 и 2 батареи: V (%recharging<95> |
||||||||||||||||
|
Тип 3 батареи: V (%recharging<95> |
|||||||||||||||||
|
Тип 0 батареи: значение напряжения тока между типом 1and 2, Ряд напряжения тока регулируя: V =400~460Vdc |
|||||||||||||||||
|
Самое высокое зарядное напряжение |
445V |
||||||||||||||||
|
Точность регулирования напряжения выхода заряжателя |
1% |
||||||||||||||||
|
Компонент напряжения тока пульсации DC |
≤1% |
||||||||||||||||
|
Батарея |
|||||||||||||||||
|
Номер блока (расклассифицированное напряжение тока) |
384VDC (360-384v, дискретные) |
||||||||||||||||
|
Поручая настоящие установки |
0.1C (емкость батареи) |
||||||||||||||||
|
Напряжение тока разгрузочной позиции батареи |
Тип 1,2 и 3 батареи: разряд тока нулевой нагрузки, v min=346 [v dc] |
||||||||||||||||
|
Тип 1,2 и 3 батареи: емкость =Ah течения выхода, v min=316 [v dc] |
|||||||||||||||||
|
Тип 1,2 и 3 батареи: емкость >Ah течения выхода, v min=306 [v dc] |
|||||||||||||||||
|
Тип 0 батареи: фабрика установила автоматически принимаемые значения, v min=320 [v dc] Регулируя ряд: V минимальное =300~360 [v dc] |
|||||||||||||||||
|
Выход инвертора |
|||||||||||||||||
|
Расклассифицированная емкость [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
Расклассифицированная сила [KW] |
8 |
12 |
16 |
24 |
32 |
48 |
64 |
80 |
96 |
||||||||
|
Расклассифицированное напряжение тока [v] |
Трехфазное четырехпроводное 380/400/415VAC |
||||||||||||||||
|
Расклассифицированное настоящее [a] |
12 |
18 |
24 |
36 |
48 |
72 |
96 |
120 |
144 |
||||||||
|
Установка напряжения тока участка |
200 | 244 v (контрольная панель) |
||||||||||||||||
|
Пиковый фактор |
3:1 |
||||||||||||||||
|
Форма волны |
Волна синуса |
||||||||||||||||
|
Сдвиг фазы напряжения тока (градусы) ровномерная нагрузка 100% |
± 1' |
||||||||||||||||
|
Сдвиг фазы напряжения тока (градусы) неравномерная нагрузка 100% |
± 2' |
||||||||||||||||
|
Разница в напряжения тока участка нагрузка баланса 100% |
± 1% |
||||||||||||||||
|
Разница в напряжения тока участка неравномерная нагрузка 100% |
± 3% |
||||||||||||||||
|
Полное содержание гармоник (THD v) нагрузка 100% линейная |
<2> |
||||||||||||||||
|
Полное содержание гармоник (THD v) нагрузка 100% нелинейная |
<5> |
||||||||||||||||
|
Номинальная стабильность напряжения тока |
± 1% |
||||||||||||||||
|
Переходный ответ напряжения тока |
± 5% в пределах 10ms |
||||||||||||||||
|
Расклассифицированная частота |
Такие же как входной сигнал |
||||||||||||||||
|
Стабильность частоты |
Когда асинхронный, ± 0.5%; синхронизация, ± 2% (смогите быть установите на ± 1~ 5%, деятельностью панели) |
||||||||||||||||
|
Перегрузка |
600'/10'/1' (110/125/150% расклассифицированных течений) |
||||||||||||||||
|
Короткое замыкание 0.1s |
Двойной входной сигнал |
||||||||||||||||
|
Эффективность инвертора (нагрузка 100%) |
98% |
||||||||||||||||
|
Обход |
|||||||||||||||||
|
Расклассифицированная емкость [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
Расклассифицированное напряжение тока [v] |
Трехфазное четырехпроводное 380/400/415VAC |
||||||||||||||||
|
Ряд ввода напряжения |
± 15% (смогите быть отрегулировано от ± 10% пульта управления, ± 20%) |
||||||||||||||||
|
Расклассифицированная частота [Hz] |
50 / 60 |
||||||||||||||||
|
Диапазон изменения частот |
± 2% (смогите быть отрегулировано от ± 5% пульта управления) |
||||||||||||||||
|
«РЕЗЕРВНОЕ ДАЛЬШЕ» (режим Eco, выключатель обходов к инвертору) время передачи |
2~5ms |
||||||||||||||||
|
Время передачи инвертора/обхода |
<1ms> |
||||||||||||||||
|
Перегрузка |
10'/1'/18" (150/175/200% расклассифицированных течений) |
||||||||||||||||
|
Стандартная конфигурация |
Предохранение от подачи питания, независимо изолированный обход |
||||||||||||||||
2) таблица параметра технической характеристики изделия 160-400KVA:
|
Модель |
PV33160 ii |
PV33200 ii |
PV33250 ii |
PV33300 ii |
PV33350 ii |
PV33400 ii |
||||||||||||||||||
|
Емкость |
160KVA |
200KVA |
250KVA |
300KVA |
350KVA |
400KVA |
||||||||||||||||||
|
ИМП ульс 6 |
ИМП ульс 12 |
ИМП ульс 6 |
ИМП ульс 12 |
ИМП ульс 6 |
ИМП ульс 12 |
ИМП ульс 6 |
ИМП ульс 12 |
ИМП ульс 6 |
ИМП ульс 12 |
ИМП ульс 6 |
ИМП ульс 12 |
|||||||||||||
|
Параметр системы |
||||||||||||||||||||||||
|
Фактор силы выхода |
0,8 (запаздывание) |
|||||||||||||||||||||||
|
Полная производительность (нормальная модель) Нагрузка 100% |
94% |
|||||||||||||||||||||||
|
Нагрузка 50% |
92% |
|||||||||||||||||||||||
|
Полная производительность: (Режим ECO) Нагрузка 100% |
98% |
|||||||||||||||||||||||
|
Максимальное течение утечки (мамы) |
100 |
|||||||||||||||||||||||
|
Резервная экономическая модель |
Стандартные функции |
|||||||||||||||||||||||
|
За среднее время до отказа (MTBF) |
Над 200 000 часами |
|||||||||||||||||||||||
|
Сигнал сухого контакта |
Сигнал управления стандарта 3 (низкий уровень батареи, разрядка батареи, обход/нервное расстройство); Опционный сигнал управления 14; выход 12Vdc 80mA |
|||||||||||||||||||||||
|
Компьютер контролирует порт |
Стандартное S232, опционное ODBUS |
|||||||||||||||||||||||
|
Идущая температура |
0 | °C 40 |
|||||||||||||||||||||||
|
Максимальная относительная влажность |
95% (не-конденсировать) |
|||||||||||||||||||||||
|
Охлаждать |
Принудили вентиляция (скорость вентилятора изменяя с нагрузкой) |
|||||||||||||||||||||||
|
Максимальная высота |
1000m расклассифицированный максимум 4000m силы (поднимая 100m более низкое 1%) |
|||||||||||||||||||||||
|
DB шума |
54 | 62 |
|||||||||||||||||||||||
|
Класс защиты (EN 60529) |
IP20 |
|||||||||||||||||||||||
|
Вход и выход пути провода |
Нижнее /rear |
|||||||||||||||||||||||
|
Норма бесопасности |
Безопасность: GB4943, EN 50091-1; электромагнитная совместимость: GB7260.2, GB/T 17626.2~5EMC, EN 50091-2 |
|||||||||||||||||||||||
|
Физический параметр |
||||||||||||||||||||||||
|
Широкий (mm) |
1100 |
1400 |
1100 |
1400 |
1400 |
1400 |
1400 |
1400 |
1600 |
1600 |
1600 |
1600 |
||||||||||||
|
Deep*high (mm) |
800*1800 |
1000*2000 |
1100*2000 |
|||||||||||||||||||||
|
Вес (kg) |
1200 |
1550 |
1350 |
1750 |
1500 |
1950 |
1650 |
2150 |
1850 |
2400 |
2100 |
2700 |
||||||||||||
|
Особенности выпрямителя тока входного сигнала |
||||||||||||||||||||||||
|
Расклассифицированное напряжение тока |
Провод 380/400/415VAC трехфазный 3 |
|||||||||||||||||||||||
|
Ряд напряжения тока |
± 15% (± 25% регулируемое) |
|||||||||||||||||||||||
|
Расклассифицированная частота |
50 / 60 Hz автоматического идентификации |
|||||||||||||||||||||||
|
Диапазон изменения частот |
45 | 65 |
|||||||||||||||||||||||
|
Сила входного сигнала медленная функция начала |
Да, 0 до 100%, может быть установило до 10-300 секунд |
|||||||||||||||||||||||
|
Cosφ факторов силы входного сигнала |
Reachable 0,99 (плюс гармоничный фильтр) |
|||||||||||||||||||||||
|
Гармоническая составляющая течения входного сигнала (THDi) |
консервная банка<5> |
|||||||||||||||||||||||
|
Течение Max.input [a] |
250 |
315 |
400 |
500 |
550 |
630 |
||||||||||||||||||
|
Характеристика выхода выпрямителя тока |
||||||||||||||||||||||||
|
Поддерживайте напряжение тока (20°C) |
Тип 1 и 2 батареи: V =435Vdc (2,266 x электрического) |
Тип 1 и 2 батареи: V =544Vdc (2,266 x электрического) |
||||||||||||||||||||||
|
Тип 3 батареи: V =424Vdc (2,21 x электрического) |
Тип 3 батареи: V =530Vdc (2,21 x электрического) |
|||||||||||||||||||||||
|
Тип 0 батареи: значение напряжения тока между типом 1 и 2, Ряд напряжения тока регулируя: V =400~460Vdc |
Тип 0 батареи: значение напряжения тока между типом 1 и 2, рядом напряжения тока регулируя: V =500~575Vdc |
|||||||||||||||||||||||
|
Зарядное напряжение (20°C) |
Тип 1 и 2 батареи: V (%recharging<95> |
Тип 1 и 2 батареи: V (%recharging<95> =557Vdc (2,32 x электрического) |
||||||||||||||||||||||
|
Тип 3 батареи: V (%recharging<95> |
Тип 3 батареи: V (%recharging<95> =576Vdc (2,4 x электрического) |
|||||||||||||||||||||||
|
Тип 0 батареи: значение напряжения тока между типом 1 и 2, Ряд напряжения тока регулируя: V =400~460Vdc |
Тип 0 батареи: значение напряжения тока между типом 1 и 2, рядом напряжения тока регулируя: V =500~575Vdc |
|||||||||||||||||||||||
|
Самое высокое зарядное напряжение |
445V |
556V |
||||||||||||||||||||||
|
Точность регулирования напряжения выхода заряжателя |
1% |
|||||||||||||||||||||||
|
Компонент напряжения тока пульсации DC |
≤1% |
|||||||||||||||||||||||
|
Батарея |
||||||||||||||||||||||||
|
Номер блока (расклассифицированное напряжение тока) |
192 блока (384VDC) |
240 блоков (480VDC) |
||||||||||||||||||||||
|
Поручая настоящие установки |
0,1 c (емкость батареи) |
|||||||||||||||||||||||
|
Напряжение тока разгрузочной позиции батареи |
Тип 1,2 и 3 батареи: разряд тока нулевой нагрузки, Vmin=346 [v dc] |
Тип 1,2 и 3 батареи: разряд тока нулевой нагрузки, Vmin=433 [v dc] |
||||||||||||||||||||||
|
Батарея type1,2 и 3: емкость =Ah течения выхода, Vmin=316 [v dc] |
Тип 1,2 и 3 батареи: емкость =Ah течения выхода, Vmin=395 [v dc] |
|||||||||||||||||||||||
|
Тип 1,2,3 батареи: емкость >Ah течения выхода, Vmin=306 [v dc] |
Тип 1,2 и 3 батареи: емкость >Ah течения выхода, Vmin=383 [v dc] |
|||||||||||||||||||||||
|
Тип 0 батареи: фабрика установила автоматически принимаемые значения, [Vdc] регулируя ряд Vmin=320: Vmin =300~360V [v dc] |
Тип 0 батареи: фабрика установила автоматически принимаемые значения, [v dc] регулируя ряд Vmin=400: Vmin =375~450V [v dc] |
|||||||||||||||||||||||
|
Выход инвертора |
||||||||||||||||||||||||
|
Расклассифицированная емкость [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
Расклассифицированная сила [KW] |
128 |
160 |
200 |
240 |
280 |
320 |
||||||||||||||||||
|
Расклассифицированное напряжение тока [v] |
Трехфазное четырехпроводное 380/400/415VAC |
|||||||||||||||||||||||
|
Расклассифицированное настоящее [a] |
195 |
243 |
304 |
365 |
426 |
486 |
||||||||||||||||||
|
Установка напряжения тока участка |
200 | 244 v (контрольная панель) |
|||||||||||||||||||||||
|
Пиковый фактор |
3:1 |
|||||||||||||||||||||||
|
Форма волны |
Волна синуса |
|||||||||||||||||||||||
|
Сдвиг фазы напряжения тока (градусы) ровномерная нагрузка 100% |
± 1' |
|||||||||||||||||||||||
|
Сдвиг фазы напряжения тока (градусы) неравномерная нагрузка 100% |
± 2' |
|||||||||||||||||||||||
|
Разница в напряжения тока участка нагрузка баланса 100% |
± 1% |
|||||||||||||||||||||||
|
Разница в напряжения тока участка неравномерная нагрузка 100% |
± 3% |
|||||||||||||||||||||||
|
Полное содержание гармоник (THD v) нагрузка 100% линейная |
<2> |
|||||||||||||||||||||||
|
Полное содержание гармоник (THD v) нагрузка 100% нелинейная |
<5> |
|||||||||||||||||||||||
|
Номинальная стабильность напряжения тока |
± 1% |
|||||||||||||||||||||||
|
Переходный ответ напряжения тока |
± 5% в пределах 10ms |
|||||||||||||||||||||||
|
Расклассифицированная частота |
Такие же как входной сигнал |
|||||||||||||||||||||||
|
Стабильность частоты |
Когда асинхронный, ± 0.5%; синхронизация, ± 2% смогите быть установите на ± 1~ 5%, деятельностью панели) |
|||||||||||||||||||||||
|
Перегрузка |
600'/10'/1' (110/125/150% расклассифицированных течений) |
|||||||||||||||||||||||
|
Короткое замыкание 0.1s |
Двойной входной сигнал |
|||||||||||||||||||||||
|
Эффективность инвертора (нагрузка 100%) |
98% |
|||||||||||||||||||||||
|
Обход |
||||||||||||||||||||||||
|
Расклассифицированная емкость [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
Расклассифицированное напряжение тока [v] |
Трехфазное четырехпроводное 380/400/415VAC |
|||||||||||||||||||||||
|
Ряд ввода напряжения |
± 15% (смогите быть отрегулировано от panel± 10% контроля, ± 20%) |
|||||||||||||||||||||||
|
Расклассифицированная частота [Hz] |
50 / 60 |
|||||||||||||||||||||||
|
Диапазон изменения частот |
± 2% (смогите быть отрегулировано от panel± 5% контроля) |
|||||||||||||||||||||||
|
«РЕЗЕРВНОЕ ДАЛЬШЕ» (экономический режим, выключатель обходов к инвертору) время преобразования |
2~5ms |
|||||||||||||||||||||||
|
Время передачи инвертора/обхода |
<1ms> |
|||||||||||||||||||||||
|
Перегрузка |
10'/1'/18" (150/175/200% расклассифицированных течений) |
|||||||||||||||||||||||
|
Стандартная конфигурация |
Предохранение от подачи питания, независимо изолированный обход |
|||||||||||||||||||||||
ПРИМЕЧАНИЕ: 120VAC энергосистема 10-200kva доступна;
